数控机床监控PMC的信号状态（［信号］画面）

数控机床监控PMC的信号状态（［信号］画面）

在信号状态画面上，显示在程序中指定的所有地址的内容。地址的内容以位模式（“0”、“1”）显示，最右边每个字节以16进制数字或10进制数字显示。

画面下部的附加信息行中，显示光标所示地址的符号和注释。光标对准在字节单位上时，显示字节符号和注释。

表的内容 • 地址 由顺序程序参照的地址 •

0～7 各位的内容

• 16进 以16进制显示字节内容 • 10进 以10进制显示字节内容  操作步骤

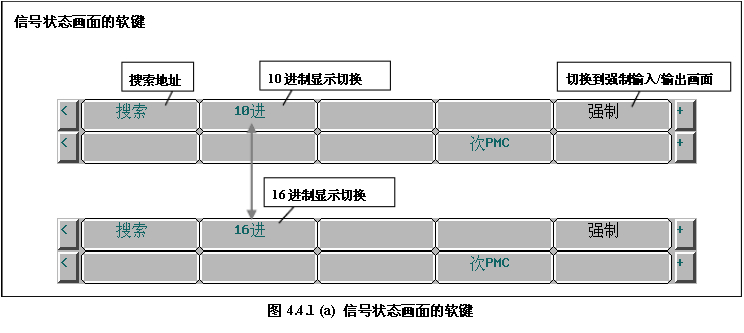

(1) 按下［信号］软键，出现上图的画面。

(2) 键入希望使其显示的地址后，按下［搜索］软键。 (3) 从所输入的地址连续的数据，以位模式显示。

(4) 要显示其它新的地址时，按下光标键、翻页键或者［搜索］软键。 (5) 要改变信号的状态时，按下［强制］软键，转移到强制输入/输出画面。

附加信息行

信号状态显示区

地址符号注释

注释

［强制］软键在强制输入/输出功能有效的情况下显示，成为可使用状态。详情请参阅“PMC编程说明书 (B-64393CM)”。

(6) 在强制输入/输出画面上设定了倍率的X、或Y信号，在信号状态显示的左

边显示“>”标记，表示已设定了倍率。
